Centra obróbcze CNC Titan
Houfek
Specyfikacja produktu

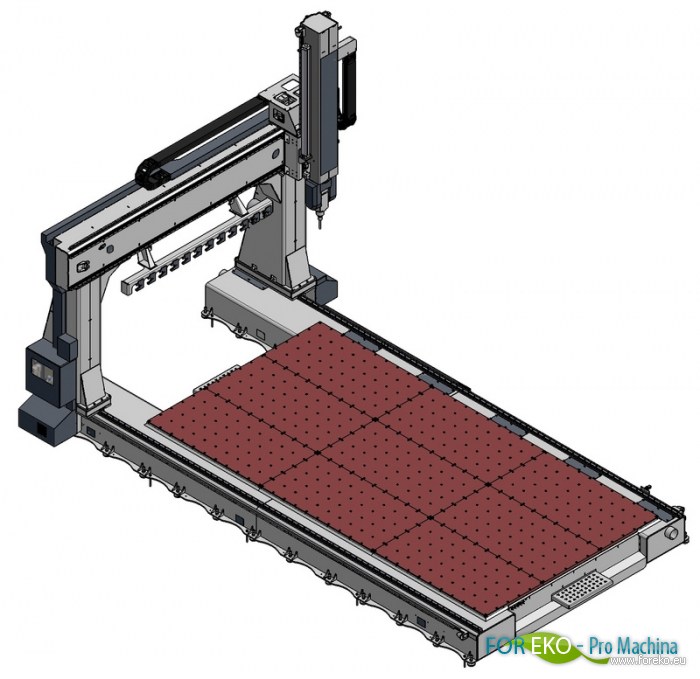

TITAN to pięcio osiowe centrum obróbcze do drewna, w podstawowym opracowaniu z gładkim stołem wyposażonym w otwory gwintowe lub T-rowki oraz automatyczną wymianę narzędzi. Podane centrum obróbcze jest przeznaczone do produkcji skomplikowanych elementów meblarskich, drewnianych lub poliesterowych modeli przeznaczonych do odlewni metali itd.
Podstawową konstrukcję maszyny tworzą elementy spawane z stalowych wyrobów wypalanych, które są następnie, w celu obniżenia naprężenia wewnętrznego, wyżarżane i obrabiane. Cechą charakterystyczną tego centra obróbczego jest bramowa konstrukcja belki poprzecznej (mostu).
- Ruch w poszczególnych osiach zapewniają serwosilniki, które napędzają małe koło zębate (oś X) oraz śruby kulkowe (osie Y, Z), dzięki którym poszczególne elementy maszyny poruszają się wzajemnie po kulkowej prowadnicy liniowej. Małe koło zębate, śruby kulkowe oraz prowadnica liniowa są automatycznie smarowane tłuszczem z centralnego agregatu smarującego.
- Główny agregat frezujący jest tworzony elektrowrzecionem ochładzanym wodą z maks. obrotami 22.000 / min. Wrzeciono jest wyposażone w pneumatycznie sterowane uwolnienie narzędzi z uchwytem stożkowym HSK F63 zaś wirnik wrzeciona jest ułożony w łożyskach ceramicznych
- Prefabrykat poddawany obróbce jest mocowany na gładki stół za pomocą docisków mechanicznych do otworów gwintowych lub T-rowków. Alternatywą stołu gładkiego jest stół rastrowy, w którym jest rozprowadzona próżnia do mocowania elementów obrabianych. Pompa próżniowa o objętości odsysania powietrza min. 100m3 / godz służy jako źródło podciśnienia. Stół z reguły jest rozdzielony na 2 place obróbcze, jednak po softwarowym połączeniu obydwu placówek można go również stosować jako stół jednoplacowy
- Do podstawowego wyposażenia należy obrotowy magazynek narzędzi z siedmioma pozycjami narzędzi. Maks. średnica narzędzi 200 mm i waga 5 kg
- Stol roboczy - gładki stoł z gwintowymi otwóry lub T-rowkami / stoł rastrowy
- Pole robocze - osi X, Y, Z mm 3.200 / 4.200 / 5.200 / 6.200 x 1.250 x 550
- Podniesienie - osi X, Y, Z mm 3.990 / 4.990 / 5.990 / 6.990 x 1.875 x 750
- Posuw - osi X, Y, Z m/min 70, 70, 30
- Ciśnienie powietrza bar 6-7
- Zużicie powietrza l/min 300
- Średnica odciagu mm 250
- Dodatkowe wyjścia sprężonego powietrza i próżnia inch 6 x 1/4" (powietrze) + 6 x 3/8" (próżniowy)
- Rozmiar maszyny z ogrodzeniem mm 7.000 / 8.000 / 9.000 / 10.000 x 4.000 x 3.500
- Waga kg 4.100 / 4.400 / 4.700 / 5.000
- Zainstalowana moc kW 28
- System sterowania - SIEMENS SINUMERIC 840D - SL
- Moc głównego elektrowrzeciona kW 12 (10-S1)
- Maksymalne obroty rpm 22.000
- Uchwyt - HSK F63
- Elektrowrzeciono chłodzone - cieczą
- Łożyska elektrowrzeciona przednie/tylne - ceramiczne / ceramiczne
- Wymiana narzędzi - automatyczna
- miejsc w magazynku obrotowym - 7
- Maksymalna średnica narzędzia mm 200
- Maksymalna waga narzędzia kg 5
Parametry są zbliżone , zależne od typu i konfiguracji maszyny.
Wyposażenie opcjonalne:
- Poszerzony stół roboczy w osi Y na 1500; 2000; 2500; 3000 mm
- Powiększone podniesienie w osi Z na 1000; 1250; 1500 mm
- Główne wrzeciono pionowe chłodzone wodą
- 10kW (S1; max. 22.000 obr./min.; HSK F63)
- 11kW (S1; max. 22.000 obr./min.; HSK F63)
- 12kW (S1; max. 22.000 obr./min.; HSK F63)
- 15kW (S1; max. 22.000 obr./min.; HSK F63)
- 16kW (S1; max. 22.000 obr./min.; HSK F63)
- Magazynek obrotowy narzędzi z 9, 12, 14 pozycjami
- Boczny wysuwany magazynek narzędziowy z 12 pozycjami
- Dolny wysuwany magazynek narzędziowy z 12 pozycjami
- Przenośnik taśmowy
- Projektor laserowy do wyobrażenia końcowego kształtu elementu obrabianego na płytę prefabrykatu
- Pompa próżniowa 150 m3/godz; 200 m3/godz; 235m3/godz
