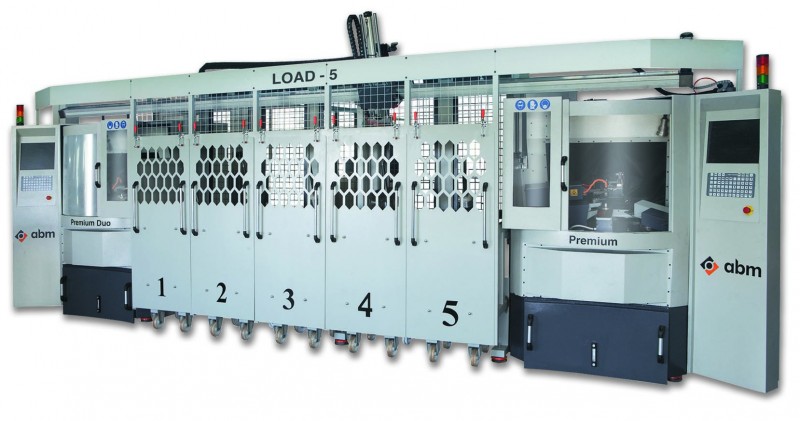

LOAD-5 Automatyczna dwutarczowa ostrzarka pił tarczowych widiowych z systemem załadunku

ABM

Specyfikacja produktu

LOAD-5 został zaprojektowany w odpowiedzi na wysokie potrzeby firm produkujących piły tarczowe oraz warsztatów szlifierskich. Nasze nowej generacji maszyny minimalizują czynnik ludzki; urządzenie automatycznie załadowuje ostrze do kompaktowej kabiny roboczej, gdzie następuje ostrzenie czoła oraz grzbietu zębowego. Dzięki wysokiej wydajności, zniwelowane są niepotrzebne starty czasu. Urządzenie umożliwia szeroką produkcje dostępnych pił dla drewna i metalu. LOAD-5 zapewnia doskonałe i najwyższej jakości ostrzenie w jednym cyklu, dla wszystkich profili zębowych pił tarczowych widiowych. Zintegrowana końcówka miernicza zapewnia wysoką precyzję działania.

Maszyna z sterowanymi 16 osiami z napędem serwo, 5 stacjami załadunkowymi, chłodzeniem olejowym, sterowaniem PC, 15″ wyświetlaczem LCD, automatycznym pomiarem, kompensacją i rozpoznawaniem danych zębowych.

Dane techniczne

  • 5 wózków do załadunku i rozładunku pił,
  • Kompletne ostrzenie czoła i grzbietu zębowego w jednym cyklu roboczym,
  • 16 osi z napędem serwo, sterowanymi numerycznie,
  • Załadunek i rozładunek za pomocą 4 magnetycznych chwytaków
  • Ostrzenie nowo umieszczonych zębów,
  • Zastosowanie dwóch tarcz szlifierskich,
  • Opcjonalny agregat do ostrzenia zębów drążonych,
  • Opcjonalna oś D napędzana silnikiem serwo dla skośnego czoła zębowego piły,
  • Opcjonalny agregat nacinający rowek zębowy,
  • Manualna oś D dla ręcznej regulacji skosu głowicy,
  • Ekran operacyjny w języku polskim,
  • Wysoka wydajności technologia ostrzenia obrzeży zębów ostrzy pił,
  • Sterowanie komputerowe,
  • System operacyjny Windows,
  • Możliwość wyboru programów szlifierskich z panelu sterowania,
  • Ostrzenie wszystkich dostępnych typów profili zębowych w jednym cyklu,
  • Zintegrowany końcówka pomiarowa,
  • Automatyczne wyznaczenie grubości ostrza piły, zarówno poprzez końcówkę pomiarową lub ręczne wprowadzenie wartości w panelu sterowania,
  • Automatyczne wyznaczenie kompensacji, poprzez końcówkę pomiarową,
  • Automatyczne wyznaczenie grubości rzazu piły, poprzez końcówkę pomiarową,
  • Automatyczne gromadzenie danych kątowych profili czołowych i grzbietowych zębów, poprzez końcówkę pomiarową,
  • 15″ dotykowy ekran panelu sterowania,
  • Maksymalna średnica zewnętrzna piły 610 mm (opcjonalnie 800 mm)
  • Pneumatyczny zacisk ostrza,
  • Całkowicie zamknięta kabina, dla bezpieczeństwa operatora,
  • Prosta w obsłudze,
  • Sztywna podstawa,
  • Zmienna prędkość ostrzenia,
  • Ergonomiczna konstrukcja kabiny dla łatwego wkładania i wyjmowania ostrza,
  • Niezależna regulacja prędkości ostrzenia i indeksowania,
  • Zintegrowany odciąg powietrza,
  • Przystosowana do chłodzenia ostrza olejem,
  • Maszyna zgodna z normami bezpieczeństwa CE.



Zewnętrzna średnica piły tarczowej 150 – 600 mm (opcjonalnie 800 mm)
Średnica stanowiska 30 mm (wymienne stanowiska)
Liczba wózków załadunkowych 5 wózków
Pojemność magazynka 50 pił
Wymagane ciśnienie powietrza Min. 6 Bar
Kąt szlifowania -10˚ – +30˚
Maks. kąt styczny +25˚
Zewnętrzna średnica tarczy szlifierskiej 160 mm
Średnica otworu tarczy szlifierskiej 32 mm
Prędkość pracy Zmienna od 0,5 mm/s do 20 mm/s
Przepływ płynu chłodzącego 70 l/min
Pojemność zbiornika chłodziwa 120 l
Prędkość posuwu 0 – 25 zębów/min
Ilość silników 22
Moc całkowita ~14 kW
Napięcie operacyjne 380V 3 fazy
Waga netto/brutto 7750/8000 kg
Wymiary 725 x 250 x 240 cm
