WINTER centrum obróbcze CNC ROUTERMAX A-Axis 1325
Winter
Specyfikacja produktu
Gwarancja: 12
Realizacja: 7
Dane techniczne:
- zakres pracy w osi X: 1300 mm
- zakres pracy w osi Y: 2500 mm
- zakres pracy w osi Z: 300 mm
- wrzeciono osi A jest obrotowe +/90° równolegle do osi X
- wrzeciono chłodzone powietrzem: 6,0 kW
- obroty wrzeciona: płynne 18.000 obr/min
- system przesuwu ( oś X i Y ): prowadnice zębate
- system przesuwu ( oś Z ): przekładnia śrubowo-toczna
- silniki przesuwu: AC Servo Motoren LEADSHINE
- max. prędkość przesuwu: 30 m/min
- max. prędkość pracy: 15 m/min
- dokładność pracy: 0.05 mm
- rastrowy stół próżniowy z T-wpustem
- sucha pompa próżniowa chłodzona powietrzem, moc 450 m3/h, podciśnienie -28 kpa, 5,5 kW
- oprogramowanie CAD/CAM, DDX EasyWOOD Standard
- sterowanie SYNTEC
- interfejs: Ethernet/USB/CompactFlash Card
- podłączenie elektryczne: 3 fazy 400 V, 50 Hz
- temperatura otoczenia pracy: 0-45°C
- szerokość maszyny: 2200 mm
- długość maszyny: 3200 mm
- waga: 2000 kg

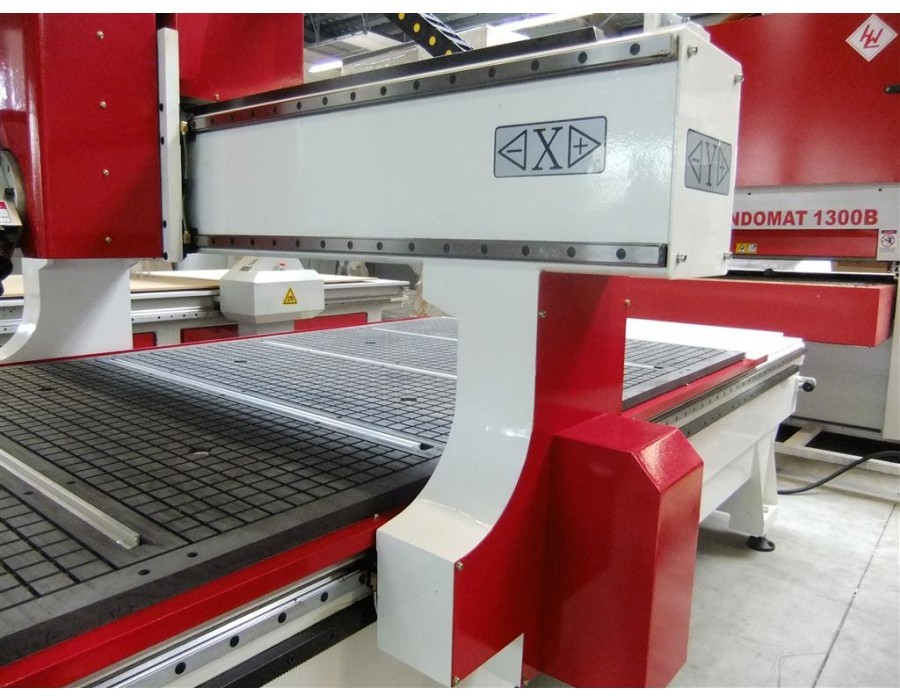

Podstawa maszyny:
- Rama maszyny i suwnica są statycznie i dynamicznie sztywne ze wzgledu na ich konstrukcję spawaną.
- Przez ożebrowanie ramy została osiągnięta dodatkowa stabilność.
- Dzięki dużej wadze podstawy zostały zmniejszone wibracje powstające podczas pracy.
- Na ramieniu maszyny jest zamieszczona suwnica przypisana do osi Y
- Na suwnicy umieszczony jest mechanizm poprzeczny który porusza się w kierunkach osi X i Z.
System prowadnic:
- Ruch w osiach X, Y i Z następuje za pomocą systemu prowadnic liniowych z systemem smarowania
- Max. prędkość przesuwu to 40 m/min.

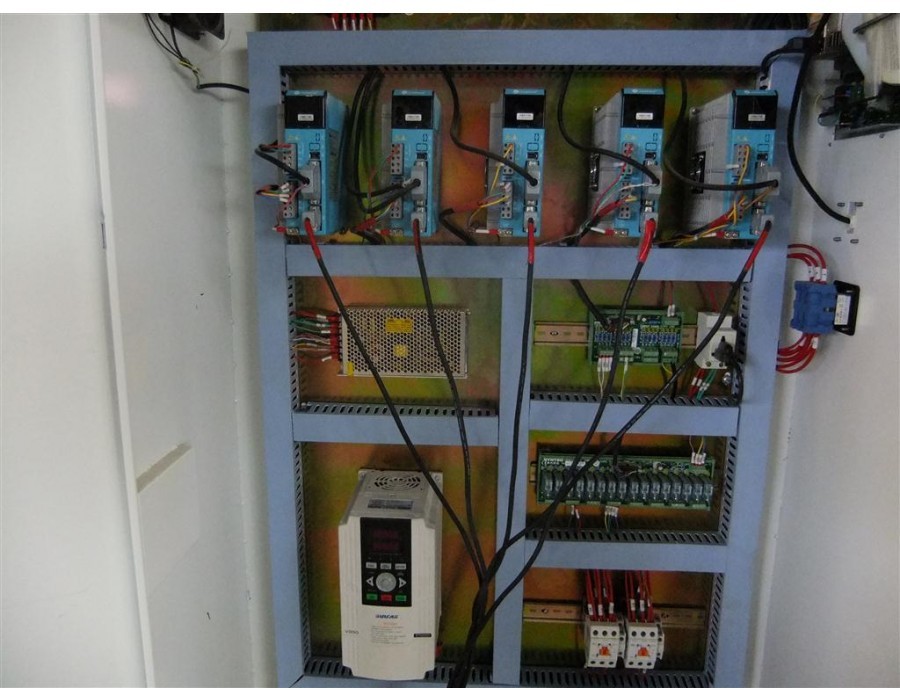

System napędu:
- Wysoka jakość przetwarzania i precyzja powtarzania została osiągnięta za pomocą servo silników YASKAWA/DELTA, bezluzowych śrub kulowo-tocznych oraz kół i listw zębatych na osi Y.

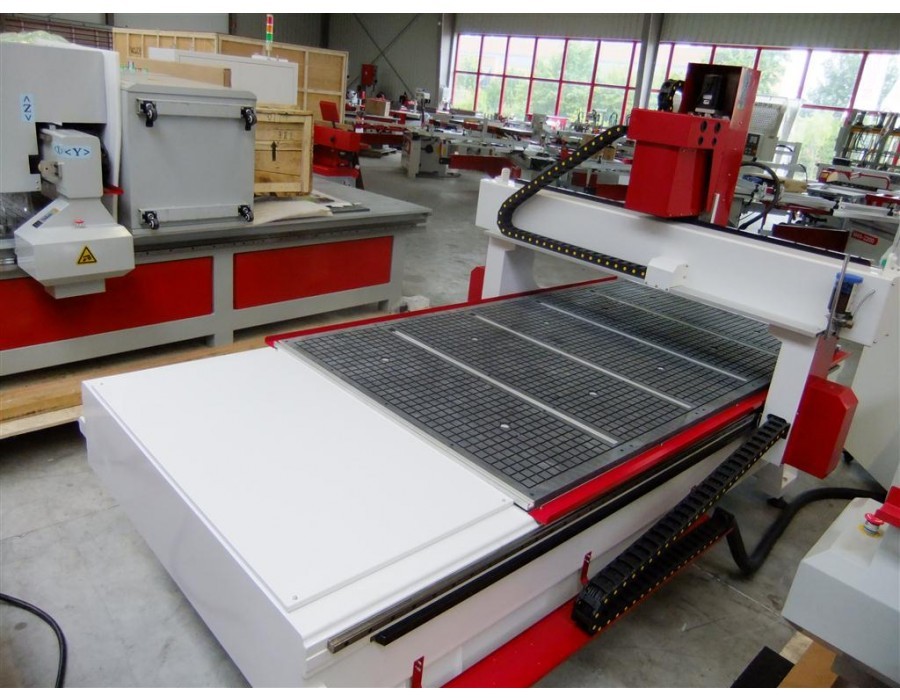

Mocowanie elementu:
- Stół próżniowy rastrowy z T-wpustem do mocowania powlekanych i niepowlekanych płyt, idealne do obróbki NESTING.
- Sucha pompa próżniowa chłodzona powietrzem, moc 450 m3/h, podciśnienie -28 kpa, 5,5 kW

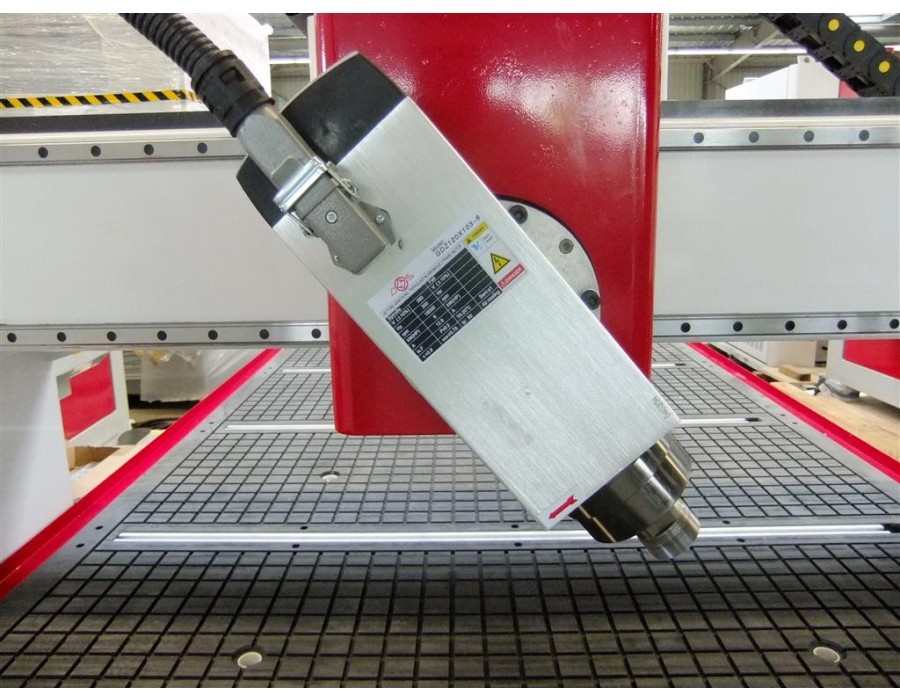

Wrzeciono frazarki:
- wrzeciono chłodzone powietrzem: 6.0 kW
- mocowanie narzędzia: ER32
- chłodzone powietrzem
- prędkość, bezstopniowa 18.000 obr/min
- uchwyty narzędzi o średnicach 4, 6, 8, 10, 12 mm
- max. prędkość: 20 m /min

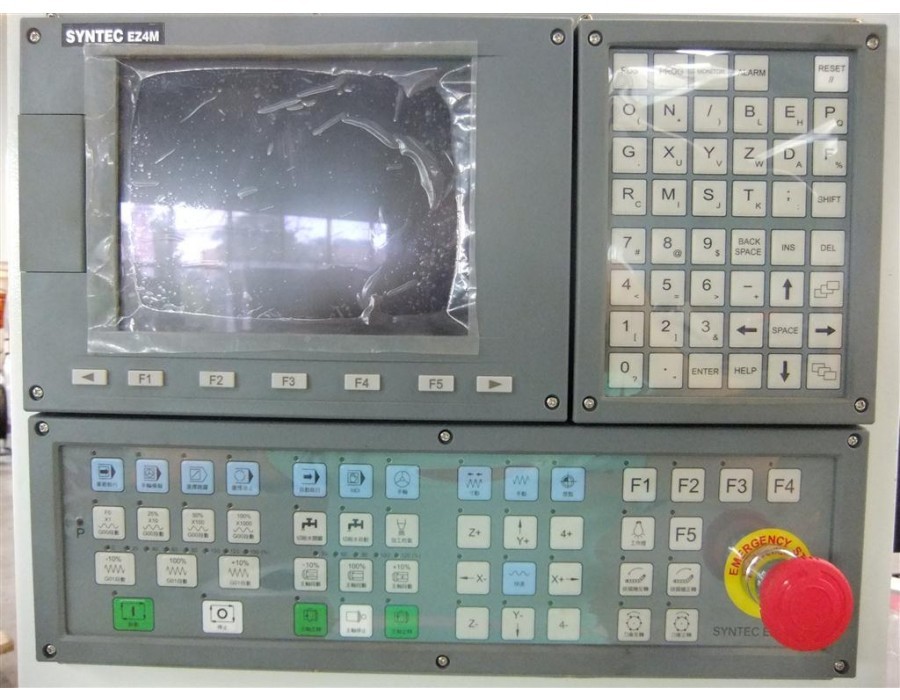

Sterowanie:
- Interpolacja we wszystkich osiach, przy czym interpolacji kołowej podlegają tylko dwie osie.
- Trzecia oś jest obliczana jako oś liniowa. Zintegrowane sterowanie SPS przejmuje kontrolę nad wszystkimi funkcjami maszyny.
- Komputer przemysłowy ( SYNTEC) przejmuje zadania użytkownika.
- Programowanie urządzenia może być wykonane przy maszynie lub na komputerze w biurze.
- Maszyna posiada port CF na kartę pamięci, port LAN do podłączenia sieci i port USB.
Oprogramowanie:
- W zestawie program CAD/CAM Software DDX EasyWOOD Standard
- Idealne oprogramowanie do tworzenia programów obróbczych dla wszystkich obszarów zastosowań przy produkcji mebli, wykończenia wnętrz, obiektów, stolarce itp.
Funkcje oprogramowania:
- bazujące na systemie WINDOWS 32-Bit i 64-Bit
- Windows 7
- Windows XP Home/Professional
- Windows 2000
- G-Code (DIN 6625)
- HPGL (*.PLT)
- symulacja
- zintegrowana funkcja do szybkiego frezowania płaszczyzn
- zintegrowane sterowanie wrzeciona
- funkcja edycji kodu sterowania (opcjonalnie)
- wyświetlanie kodu sterującego (G-Code lub HPGL-Code)
Podłaczenie:
- moc całkowita: 12 kW
- napięcie znamionowe: 400 V
- częstotliwość: 50 Hz
- zabezpieczenie: 25 A
Odpylanie:
- króćce odciągowe: Ø = 100 mm
- prędkość powietrza: 30 m/sec.
- objętość odciągowa: 2500 m³/h
Pneumatyka:
- podłączenie sprężonego powietrza: 9 DN
- zużycie powietrza: 60 l/min.
- ciśnienie robocze: 6 bar
Wymiary:
- D=3200, Sz=2200, W=2200 mm
- waga 2000 kg
