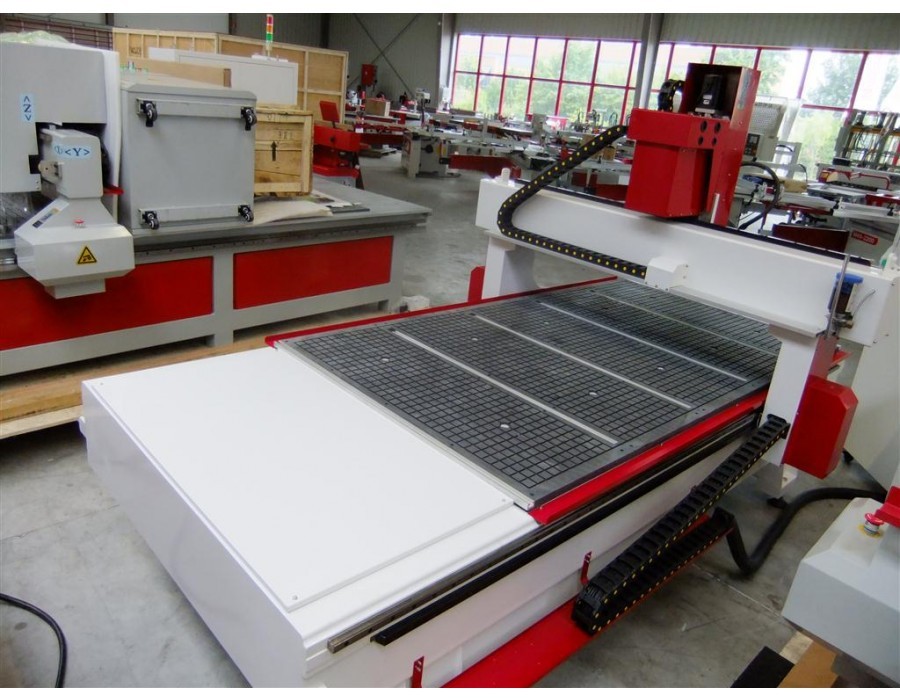

WINTER centrum obróbcze CNC ROUTERMAX A-Axis 1325

Winter

Specyfikacja produktu

Dane techniczne:

  • zakres pracy w osi X:  1300 mm
  • zakres pracy w osi Y:  2500 mm
  • zakres pracy w osi Z:  300 mm
  • wrzeciono osi A jest obrotowe +/90° równolegle do osi X
  • wrzeciono chłodzone powietrzem:  6,0 kW
  • obroty wrzeciona:  płynne 18.000 obr/min
  • system przesuwu ( oś X i Y ):  prowadnice zębate
  • system przesuwu ( oś Z ):  przekładnia śrubowo-toczna
  • silniki przesuwu: AC Servo Motoren LEADSHINE
  • max. prędkość przesuwu:  30 m/min
  • max. prędkość pracy:   15 m/min
  • dokładność pracy:    0.05 mm
  • rastrowy stół próżniowy z T-wpustem
  • sucha pompa próżniowa chłodzona powietrzem, moc 450 m3/h, podciśnienie -28 kpa, 5,5 kW
  • oprogramowanie CAD/CAM, DDX EasyWOOD Standard
  • sterowanie SYNTEC
  • interfejs:   Ethernet/USB/CompactFlash Card
  • podłączenie elektryczne: 3 fazy 400 V, 50 Hz
  • temperatura otoczenia pracy:  0-45°C
  • szerokość maszyny:   2200 mm
  • długość maszyny:   3200 mm
  • waga:  2000 kg

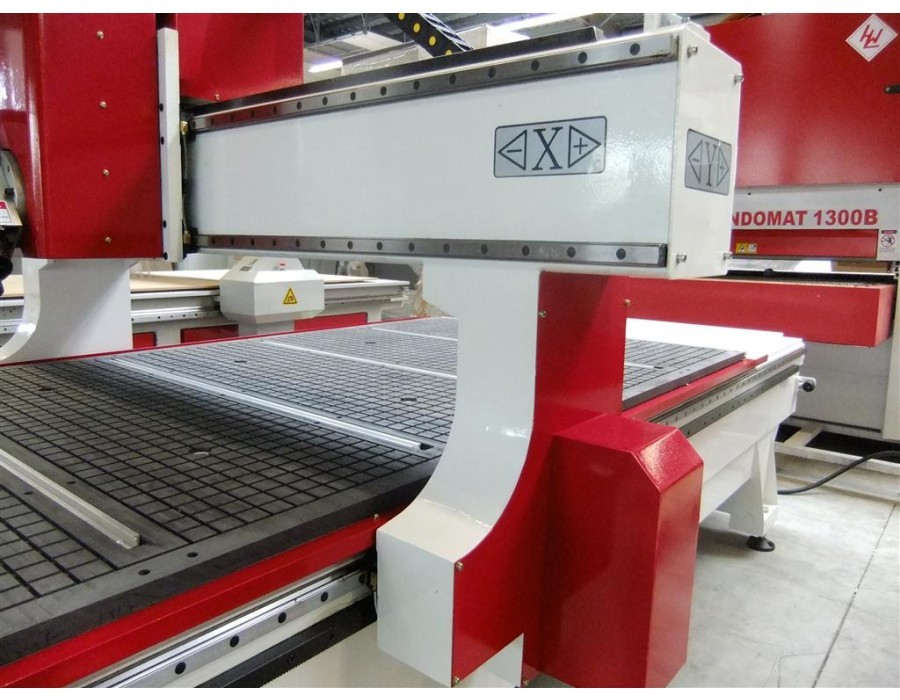

Podstawa maszyny:

  • Rama maszyny i suwnica są statycznie i dynamicznie sztywne ze wzgledu na ich konstrukcję spawaną.
  • Przez ożebrowanie ramy została osiągnięta dodatkowa stabilność.
  • Dzięki dużej wadze podstawy zostały zmniejszone wibracje powstające podczas pracy.
  • Na ramieniu maszyny jest zamieszczona suwnica przypisana do osi Y
  • Na suwnicy umieszczony jest mechanizm poprzeczny który porusza się w kierunkach osi X i Z.


System prowadnic:

  • Ruch w osiach X, Y i Z następuje za pomocą systemu prowadnic liniowych z systemem smarowania
  • Max. prędkość przesuwu to 40 m/min.

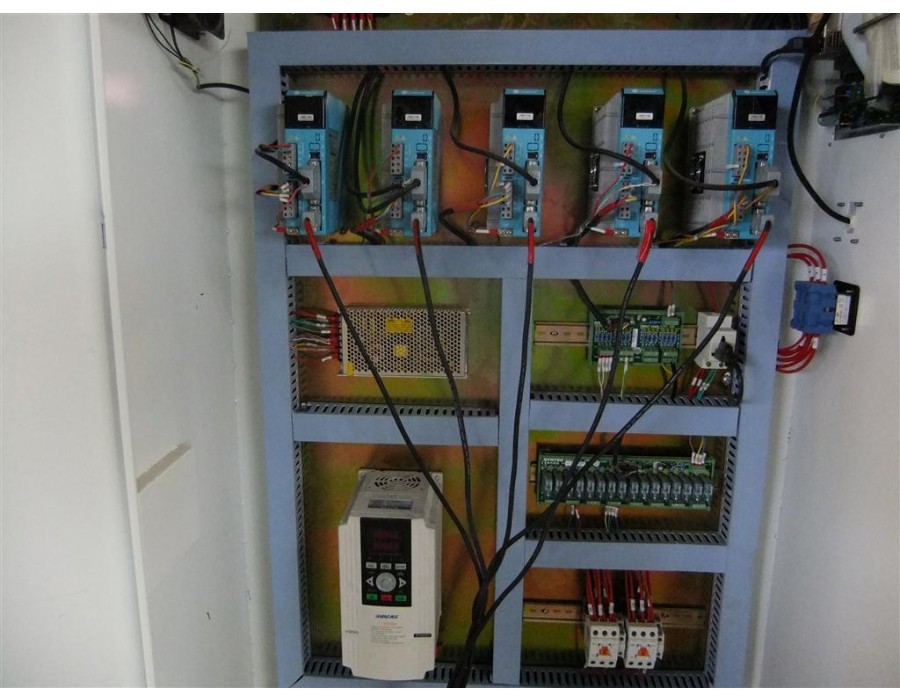

System napędu:

  • Wysoka jakość przetwarzania i precyzja powtarzania została osiągnięta za pomocą servo silników YASKAWA/DELTA, bezluzowych śrub kulowo-tocznych oraz kół i listw zębatych na osi Y.


Mocowanie elementu:

  • Stół próżniowy rastrowy z T-wpustem do mocowania powlekanych i niepowlekanych płyt, idealne do obróbki NESTING.
  • Sucha pompa próżniowa chłodzona powietrzem, moc 450 m3/h, podciśnienie -28 kpa, 5,5 kW

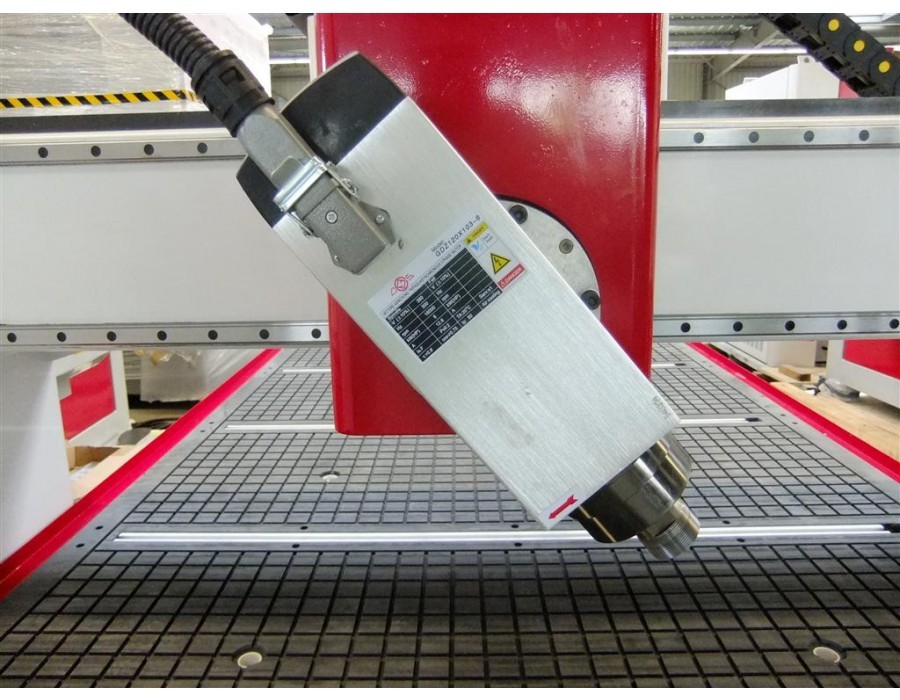

Wrzeciono frazarki:

  • wrzeciono chłodzone powietrzem: 6.0 kW
  • mocowanie narzędzia:  ER32
  • chłodzone powietrzem
  • prędkość, bezstopniowa 18.000 obr/min
  • uchwyty narzędzi o średnicach 4, 6, 8, 10, 12 mm
  • max. prędkość:  20 m /min

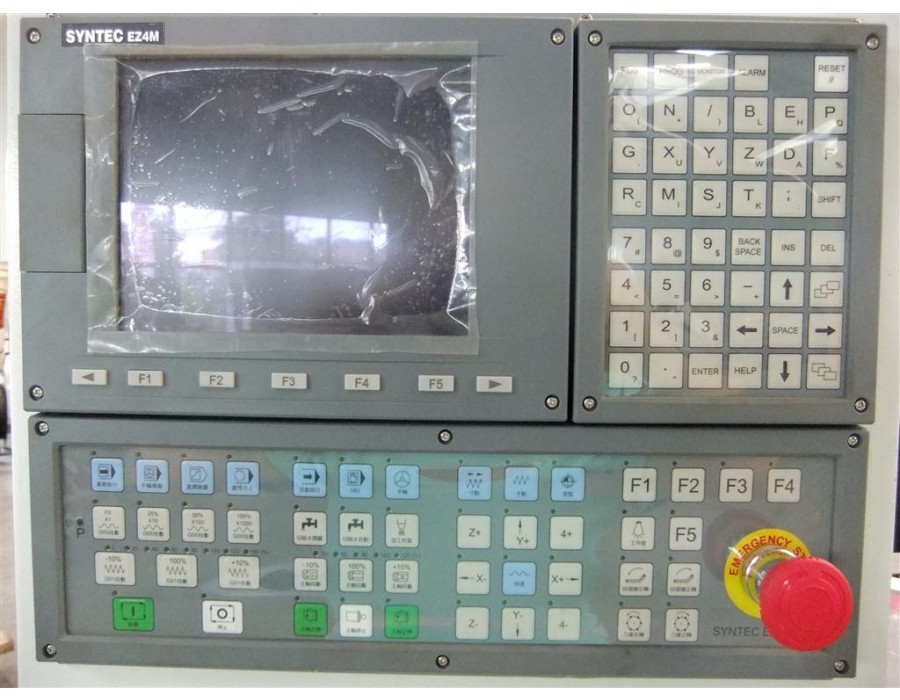

Sterowanie:

  • Interpolacja we wszystkich osiach, przy czym interpolacji kołowej podlegają tylko dwie osie.
  • Trzecia oś jest obliczana jako oś liniowa. Zintegrowane sterowanie SPS przejmuje kontrolę nad    wszystkimi funkcjami maszyny.
  • Komputer przemysłowy ( SYNTEC) przejmuje zadania użytkownika.
  • Programowanie urządzenia może być wykonane przy maszynie lub na komputerze w biurze.
  • Maszyna posiada port CF na kartę pamięci, port LAN do podłączenia sieci i port USB.


Oprogramowanie:

  • W zestawie program CAD/CAM Software DDX EasyWOOD Standard
  • Idealne oprogramowanie do tworzenia programów obróbczych dla wszystkich obszarów zastosowań przy produkcji mebli, wykończenia wnętrz, obiektów, stolarce itp.


Funkcje oprogramowania:

  • bazujące na systemie WINDOWS 32-Bit i 64-Bit
  • Windows 7
  • Windows XP Home/Professional
  • Windows 2000
  • G-Code (DIN 6625)
  • HPGL (*.PLT)
  • symulacja
  • zintegrowana funkcja do szybkiego frezowania płaszczyzn
  • zintegrowane sterowanie wrzeciona
  • funkcja edycji kodu sterowania (opcjonalnie)
  • wyświetlanie kodu sterującego (G-Code lub HPGL-Code)


Podłaczenie:

  • moc całkowita:  12 kW
  • napięcie znamionowe: 400 V
  • częstotliwość: 50 Hz
  • zabezpieczenie: 25 A


Odpylanie:

  • króćce odciągowe: Ø = 100 mm
  • prędkość powietrza: 30 m/sec.
  • objętość odciągowa: 2500 m³/h


Pneumatyka:

  • podłączenie sprężonego powietrza: 9 DN
  • zużycie powietrza: 60 l/min.
  • ciśnienie robocze: 6 bar


Wymiary:

  • D=3200, Sz=2200, W=2200 mm
  • waga 2000 kg
