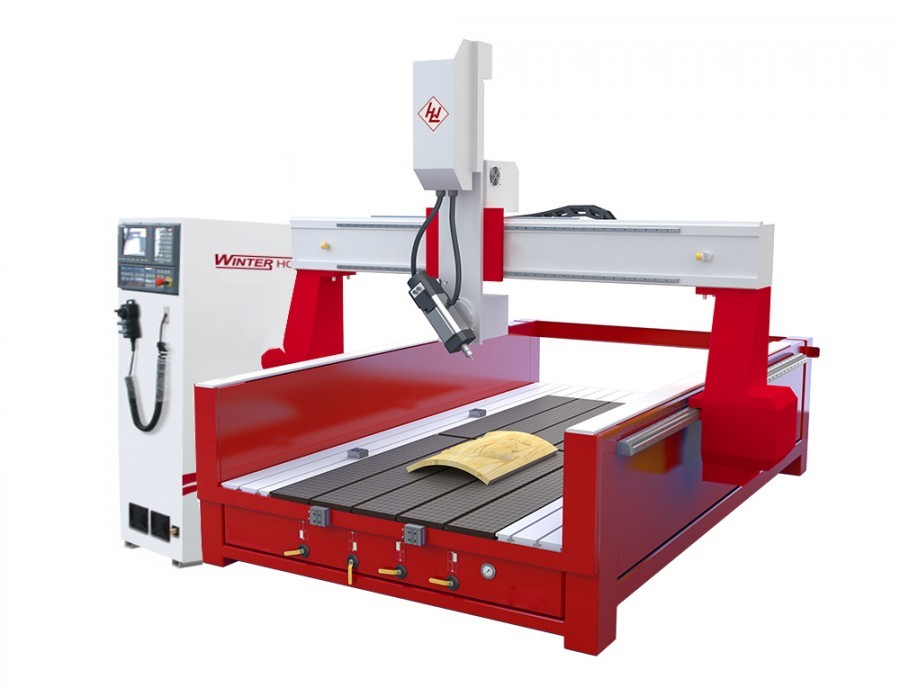

WINTER centrum obróbcze CNC ROUTERMAX A-Axis 1325 DELUXE
Winter
Specyfikacja produktu
Dane techniczne:
- zakres pracy osi X: 1300 mm
- zakres pracy osi Y: 2500 mm
- zakres pracy osi Z: 400 mm
- oś A wrzeciona jest +/90° pochyła do osi X
- wrzeciono chłodzone powietrzem: 5,5 kW
- prędkość posuwu: płynnie do 18.000 obr/min
- system posuwu ( oś X i Y ) prowadnice zębate
- system posuwu ( oś Z ) prowadnice śrubowo-toczne
- silniki posuwu servo AC Delta / YASKAWA
- przekładnia SHIMPO
- max. prędkość posuwu: 40 m/min
- max. prędkość robocza: 20 m/min
- dokładność pracy: 0.05 mm
- podciśnienie – stół rastrowy z 6-cioma sekcjami i T-wpustem
- sucha pompa próżniowa BECKER, chłodzona powietrzem, moc 129 m3/h

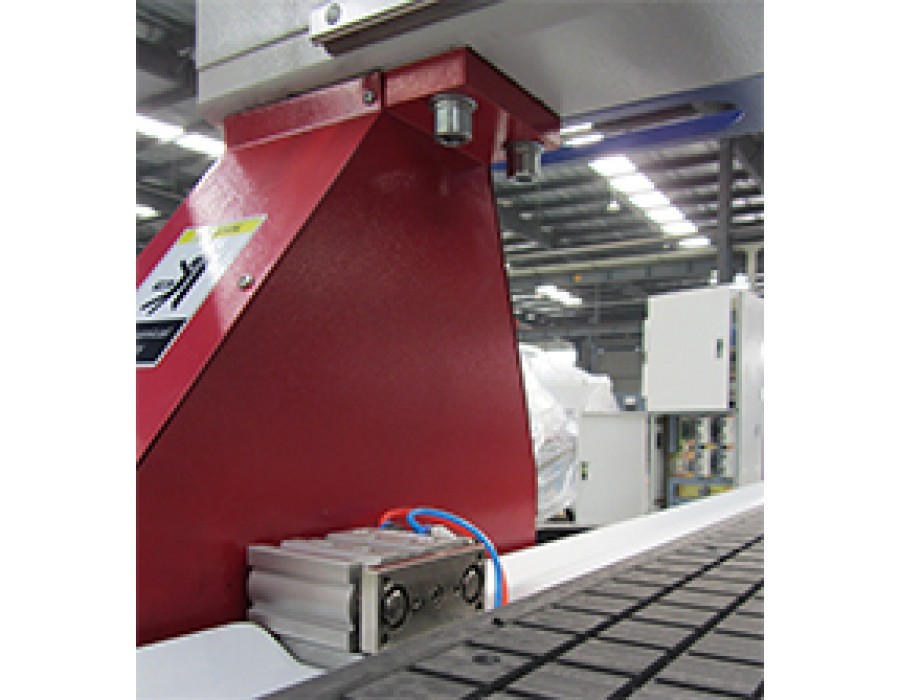

- czujnik długości narzędzia
- oprogramowanie CAD/CAM ARTCAM EXPRESS 2014
- sterownik OSAY
- interfejs: Ethernet/USB/CompactFlash Card
- napięcie znamionowe: 3 fazy 400 V, 50 Hz
- tremperatura pracy: 0-45°C
- szerokość: 2100 mm
- długość: 3300 mm
- waga: 2000 kg
PODSTAWA MASZYNY:
- Rama maszyny i suwnica są statycznie i dynamicznie sztywne ze wzgledu na ich konstrukcję spawaną.
- Przez ożebrowanie ramy została osiągnięta dodatkowa stabilność.
- Dzięki dużej wadze podstawy zostały zmniejszone wibracje powstające podczas pracy.
- Na ramieniu maszyny jest zamieszczona suwnica przypisana do osi Y
- Na suwnicy umieszczony jest mechanizm poprzeczny który porusza się w kierunkach osi X i Z.
SYSTEM PROWADNIC:
- Ruch w osiach X, Y i Z następuje za pomocą systemu prowadnic liniowych
- Max. prędkość przesuwu to 40 m/min.

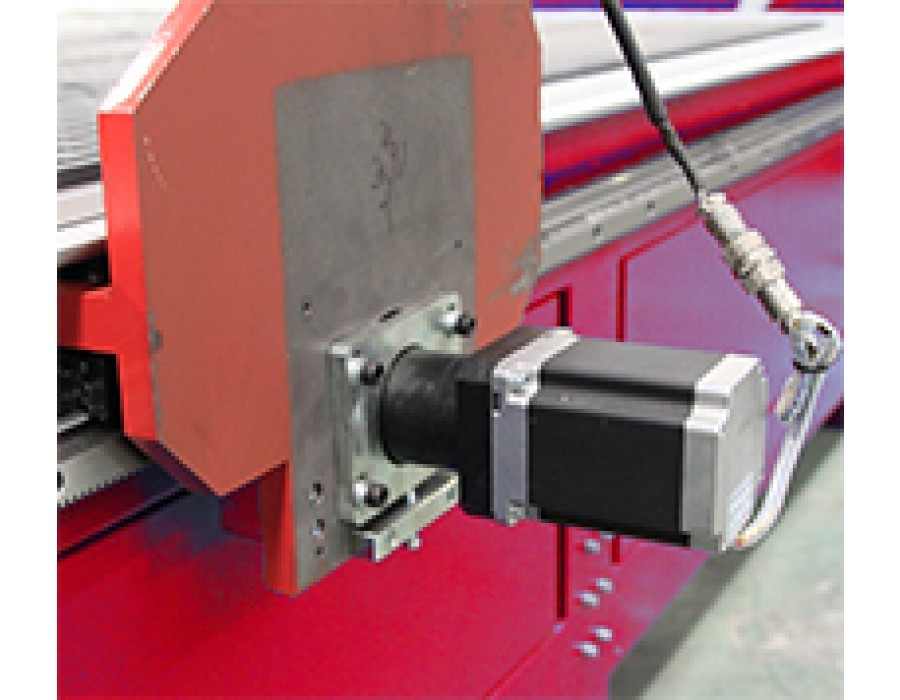

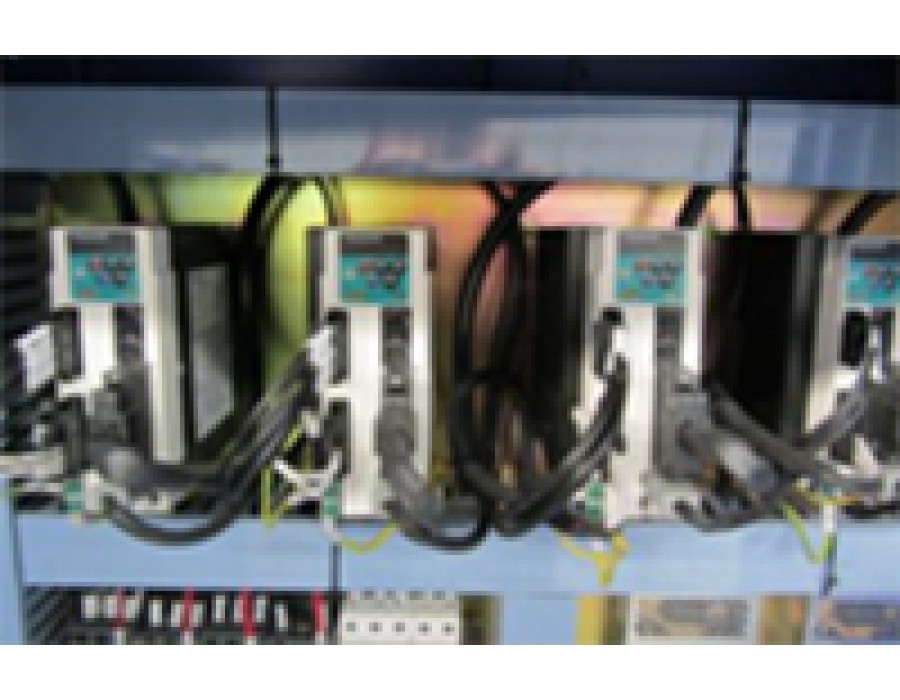

SYSTEM NAPĘDU:
- Wysoka jakość przetwarzania i precyzja powtarzania została osiągnięta za pomocą servo silników YASKAWA/DELTA, bezluzowych śrub kulowo-tocznych oraz kół i listw zębatych w osi Y.
MOCOWANIE ELEMENTU:
- Stół próżniowy rastrowy do mocowania powlekanych i niepowlekanych płyt, idealne do obróbki NESTING.
- Sucha oompa próżniowa BECKER chłodzona powietrzem o mocy 129 m3/h

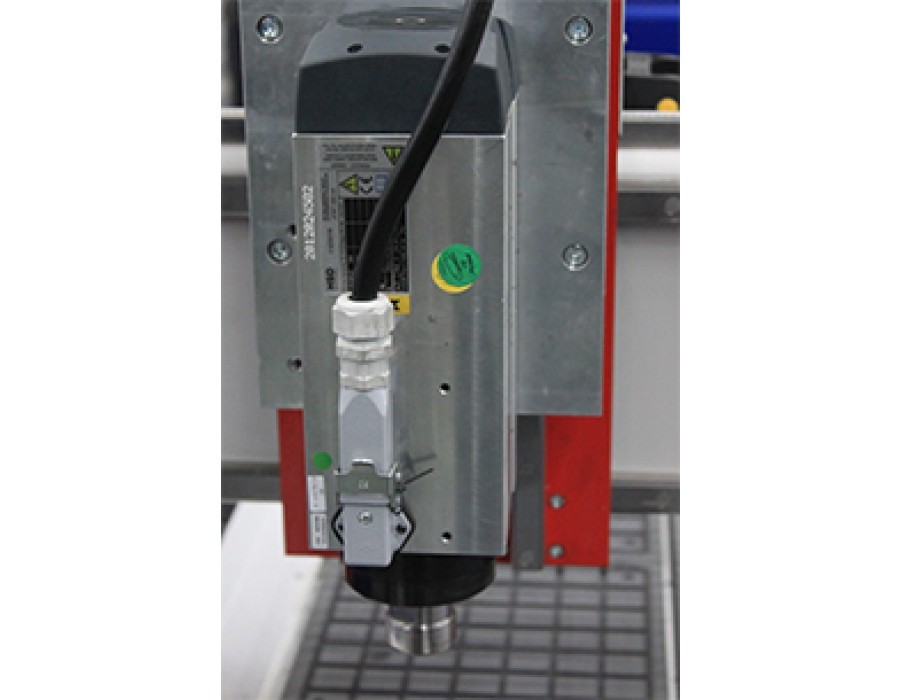

WRZECIONO FREZARKI:
- wrzeciono chłodzone powietrzem: 5,5 kw
- mocowanie narzędzia: ER 32
- chłodzone powietrzem
- prędkość, bezstopniowa do 18.000 obr/min.
- uchwyty narzędzi o średnicach 4, 6, 8, 10, 12 mm
- max. prędkość: 20 m /min
STEROWANIE:
Interpolacja we wszystkich osiach, przy czym interpolacji kołowej podlegają tylko dwie osie.
Trzecia oś jest obliczana jako oś liniowa. Zintegrowane sterowanie SPS przejmuje kontrrolę nad wszystkimi funkcjami maszyny.
Komputer przemysłowy ( SYNTEC) przejmuje zadania użytkownika.
Programowanie urządzenia może być wykonane przy maszynie lub na komputerze w biurze.
Maszyna posiada port CF na kartę pamięci, port LAN do podłączenia sieci i port USB.
Oprogramowanie:
- W zestawie program CAD/CAM ARTCAM EXPRESS 2014
- Idealne oprogramowanie do tworzenia programów obróbczych dla wszystkich obszarów zastosowań przy produkcji mebli, wykończenia wnętrz, obiektów, stolarce itp.
Funkcje oprogramowania:
- bazujące na systemie WINDOWS 32-Bit i 64-Bit
- Windows 7
- Windows XP Home/Professional
- Windows 2000
- G-Code (DIN 6625)
- HPGL (*.PLT)
- symulacja
- zintegrowana funkcja do szybkiego frezowania płaszczyzn
- zintegrowane sterowanie wrzeciona
- funkcja edycji kodu sterowania (opcjonalnie)
- wyświetlanie kodu sterującego (G-Code lub HPGL-Code)
Podłaczenie:
- moc całkowita: 12 kW
- napięcie znamionowe: 400 V
- częstotliwość: 50 Hz
- zabezpieczenie: 25 A
Odpylanie:
- króćce odciągowe: Ø = 100 mm
- prędkość powietrza: 30 m/sec.
- objętość odciągowa: 2500 m³/h
Pneumatyka:
- podłączenie sprężonego powietrza: 9 DN
- zużycie powietrza: 60 l/min.
- ciśnienie robocze: 6 bar
Wymiary:
- D=3300, Sz=2100, W=2200 mm
- waga 2000 kg
