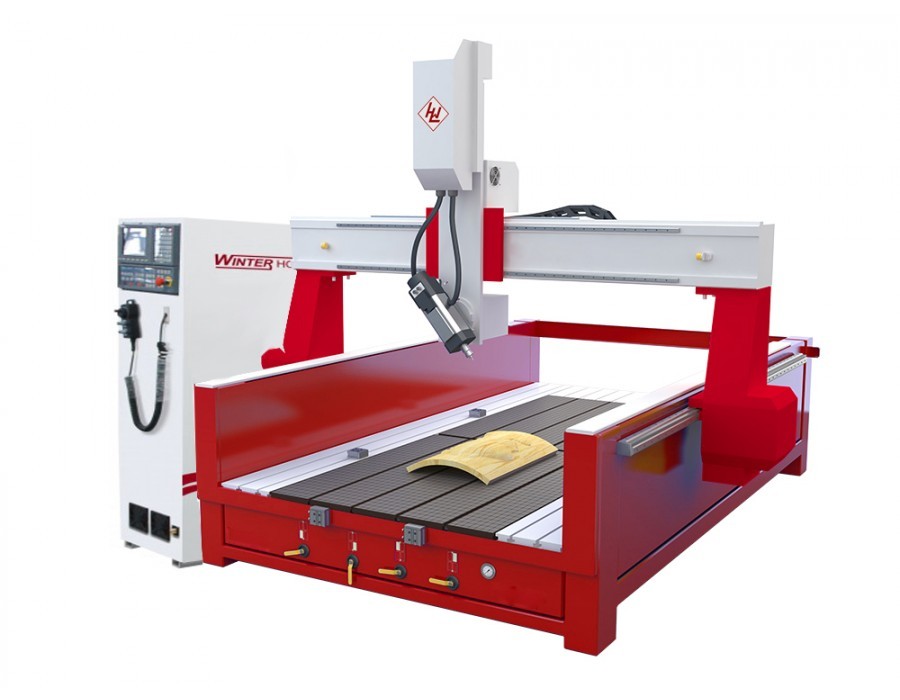

WINTER centrum obróbcze CNC ROUTERMAX A-Axis 1325 DELUXE

Winter

Specyfikacja produktu

Dane techniczne:

  • zakres pracy osi X:  1300 mm
  • zakres pracy osi Y:  2500 mm
  • zakres pracy osi Z:  400 mm
  • oś A wrzeciona jest +/90° pochyła do osi X
  • wrzeciono chłodzone powietrzem:  5,5 kW
  • prędkość posuwu: płynnie do 18.000 obr/min
  • system posuwu ( oś X i Y ) prowadnice zębate
  • system posuwu ( oś Z ) prowadnice śrubowo-toczne

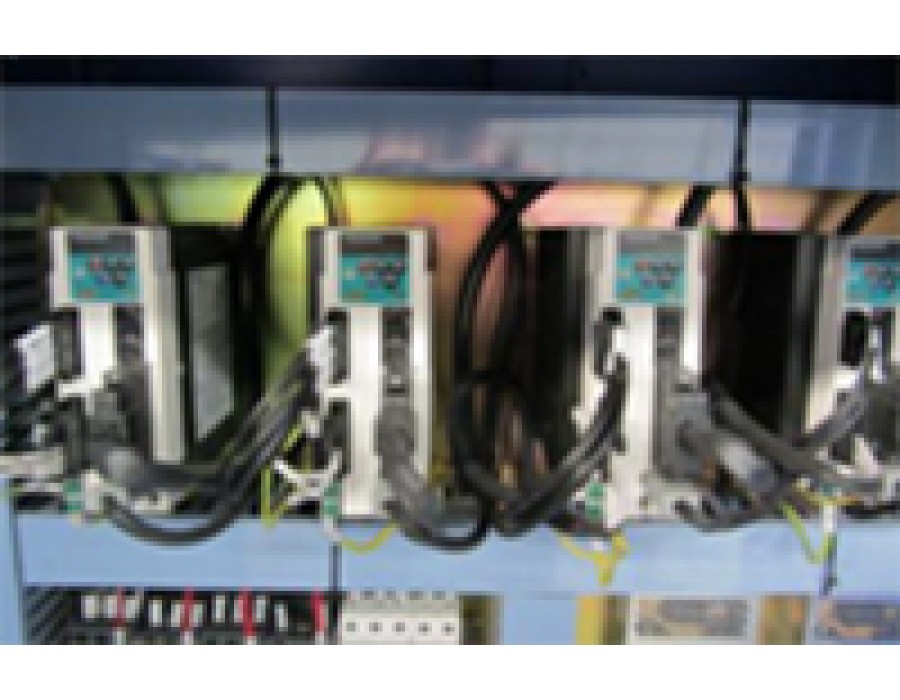

  • silniki posuwu servo AC Delta / YASKAWA
  • przekładnia SHIMPO
  • max. prędkość posuwu:  40 m/min
  • max. prędkość robocza:  20 m/min
  • dokładność pracy:    0.05 mm
  • podciśnienie – stół rastrowy z 6-cioma sekcjami i T-wpustem
  • sucha pompa próżniowa BECKER, chłodzona powietrzem, moc 129 m3/h

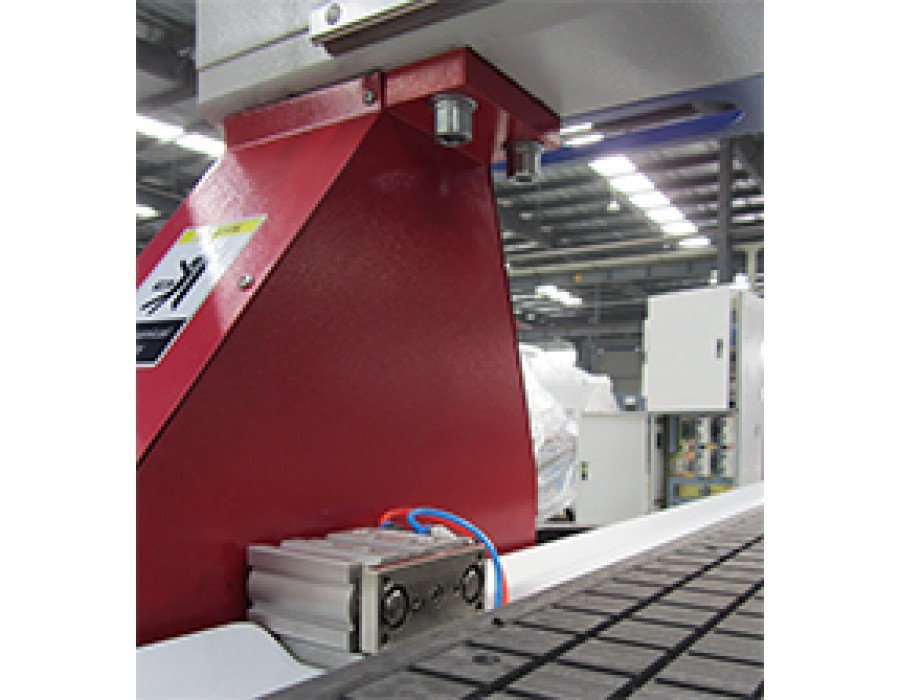

  • czujnik długości narzędzia
  • oprogramowanie CAD/CAM ARTCAM EXPRESS 2014
  • sterownik OSAY
  • interfejs:   Ethernet/USB/CompactFlash Card
  • napięcie znamionowe:  3 fazy 400 V, 50 Hz
  • tremperatura pracy:  0-45°C
  • szerokość:   2100 mm
  • długość:  3300 mm
  • waga:  2000 kg


PODSTAWA MASZYNY:

  • Rama maszyny i suwnica są statycznie i dynamicznie sztywne ze wzgledu na ich konstrukcję spawaną.
  • Przez ożebrowanie ramy została osiągnięta dodatkowa stabilność.
  • Dzięki dużej wadze podstawy zostały zmniejszone wibracje powstające podczas pracy.
  • Na ramieniu maszyny jest zamieszczona suwnica przypisana do osi Y
  • Na suwnicy umieszczony jest mechanizm poprzeczny który porusza się w kierunkach osi X i Z.


SYSTEM PROWADNIC:

  • Ruch w osiach X, Y i Z następuje za pomocą systemu prowadnic liniowych
  • Max. prędkość przesuwu to 40 m/min.

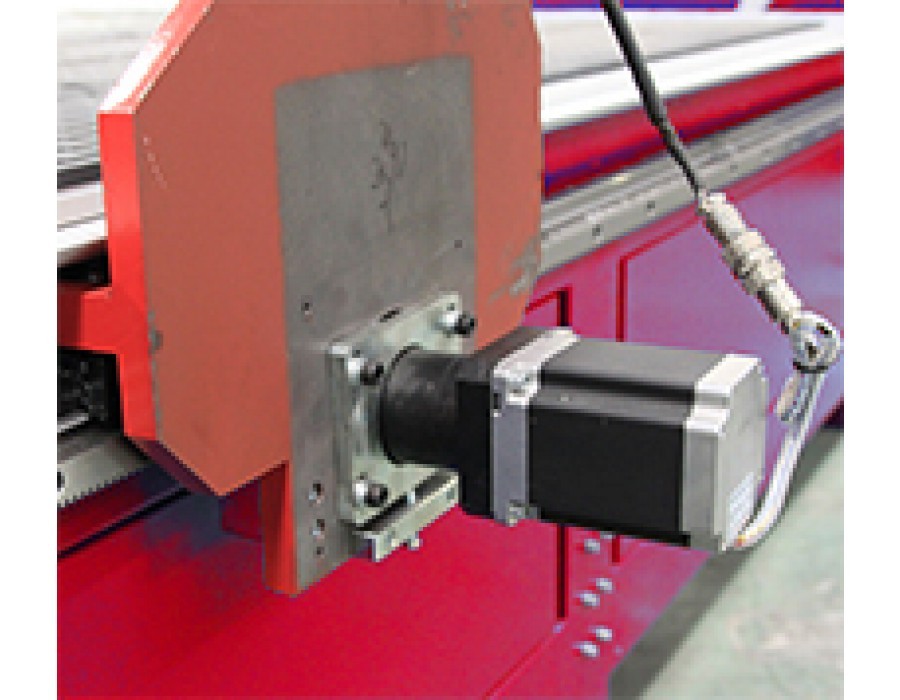

SYSTEM NAPĘDU:

  • Wysoka jakość przetwarzania i precyzja powtarzania została osiągnięta za pomocą servo silników YASKAWA/DELTA, bezluzowych śrub kulowo-tocznych oraz kół i listw zębatych w osi Y.


MOCOWANIE ELEMENTU:

  • Stół próżniowy rastrowy do mocowania powlekanych i niepowlekanych płyt, idealne do obróbki NESTING.
  • Sucha oompa próżniowa BECKER chłodzona powietrzem o mocy 129 m3/h

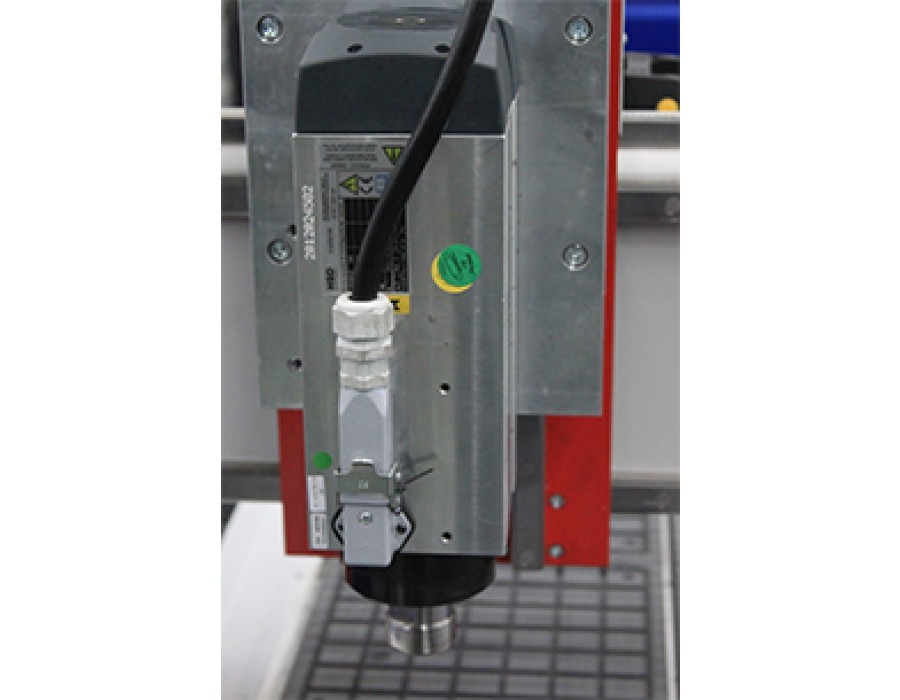

WRZECIONO FREZARKI:

  • wrzeciono chłodzone powietrzem: 5,5 kw
  • mocowanie narzędzia:  ER 32
  • chłodzone powietrzem
  • prędkość, bezstopniowa do 18.000 obr/min.
  • uchwyty narzędzi o średnicach 4, 6, 8, 10, 12 mm
  • max. prędkość:  20 m /min


STEROWANIE:
Interpolacja we wszystkich osiach, przy czym interpolacji kołowej podlegają tylko dwie osie.
Trzecia oś jest obliczana jako oś liniowa. Zintegrowane sterowanie SPS przejmuje kontrrolę nad wszystkimi funkcjami maszyny.
Komputer przemysłowy ( SYNTEC) przejmuje zadania użytkownika.
Programowanie urządzenia może być wykonane przy maszynie lub na komputerze w biurze.
Maszyna posiada port CF na kartę pamięci, port LAN do podłączenia sieci i port USB.

Oprogramowanie:

  • W zestawie program CAD/CAM  ARTCAM EXPRESS 2014
  • Idealne oprogramowanie do tworzenia programów obróbczych dla wszystkich obszarów zastosowań przy produkcji mebli, wykończenia wnętrz, obiektów, stolarce itp.


Funkcje oprogramowania:

  • bazujące na systemie WINDOWS 32-Bit i 64-Bit
  • Windows 7
  • Windows XP Home/Professional
  • Windows 2000
  • G-Code (DIN 6625)
  • HPGL (*.PLT)
  • symulacja
  • zintegrowana funkcja do szybkiego frezowania płaszczyzn
  • zintegrowane sterowanie wrzeciona
  • funkcja edycji kodu sterowania (opcjonalnie)
  • wyświetlanie kodu sterującego (G-Code lub HPGL-Code)


Podłaczenie:

  • moc całkowita:  12 kW
  • napięcie znamionowe: 400 V
  • częstotliwość: 50 Hz
  • zabezpieczenie: 25 A


Odpylanie:

  • króćce odciągowe: Ø = 100 mm
  • prędkość powietrza: 30 m/sec.
  • objętość odciągowa: 2500 m³/h


Pneumatyka:

  • podłączenie sprężonego powietrza: 9 DN
  • zużycie powietrza: 60 l/min.
  • ciśnienie robocze: 6 bar


Wymiary:

  • D=3300, Sz=2100, W=2200 mm
  • waga 2000 kg
