WINTER CNC centrum obróbcze ROUTERMAX-BASIC 1325 DELUXE
Winter
Specyfikacja produktu
Dane techniczne:
- zakres pracy w osi X: 1300 mm
- zakres pracy w osi Y: 2500 mm
- zakres pracy w osi Z: 300 mm
- wrzeciono chłodzone powietrzem 5,5 kw, ER 32
- obroty wrzeciona 18.000 obr/min.
- system posuwu ( oś X i Y ) prowadnice zębate
- system posuwu ( oś Z ) prowadnice śrubowo-toczne
- posuw za pomocą silników krokowych
- przekładnia napędu SHIMPO
- max. prędkość przesuwu 30 m/min
- max. prędkość robocza 15 m/min
- dokładność pracy 0.05 mm

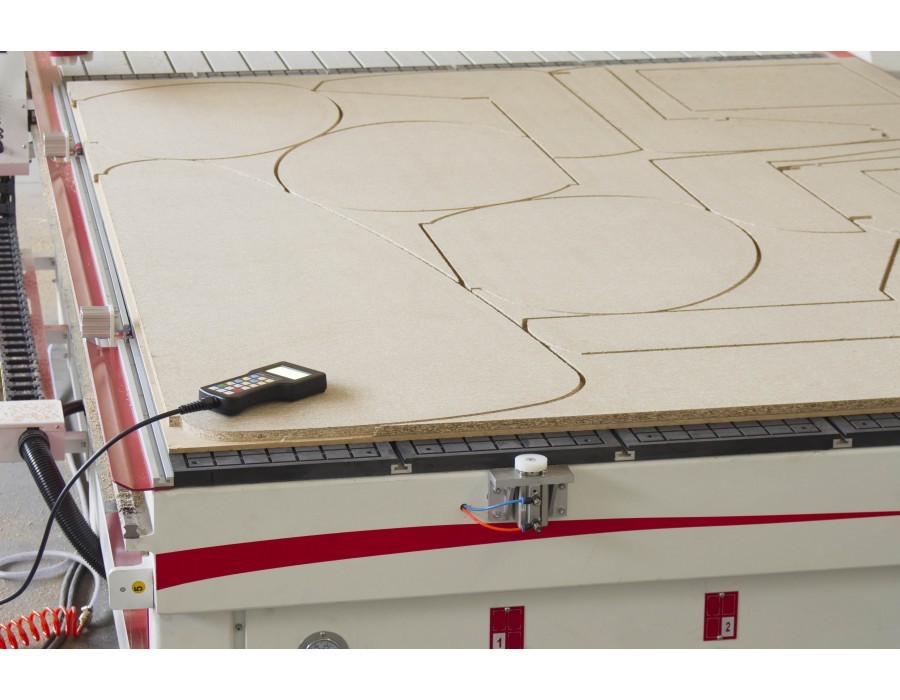

- rastrowy stół próżniowy, 4 sekcje i T wpust
- sucha pompa próżniowa BECKER, chłodzona powietrzem, moc 129 m3/h
- pozycjonowania materiału, pneumatycznie opuszczane ograniczniki
po 2 sztuki w osi X i Y
- czujnik długości narzędzia
- sterowanie DSP ( opcjonalnie MACH3 )
- interfejs: USB
- oprogramowanie CAD/CAM ARTCAM EXPRESS 2015
- podłączenie elektryczne: 3 fazy 400 V, 50 Hz
- temperatura robocza otoczenia: 0-45°C
- szerokość maszyny: 2100 mm
- długość maszyny: 3300 mm
- waga: 1800 kg
PODSTAWA MASZYNY:
- Rama maszyny i suwnica są statycznie i dynamicznie sztywne ze wzgledu na ich konstrukcję spawaną.
- Przez ożebrowanie ramy została osiągnięta dodatkowa stabilność.
- Dzięki dużej wadze podstawy zostały zmniejszone wibracje powstające podczas pracy.
- Na ramieniu maszyny jest zamieszczona suwnica przypisana do osi Y
- Na suwnicy umieszczony jest mechanizm poprzeczny który porusza się w kierunkach osi X i Z.
SYSTEM PROWADNIC:
- Ruch w osiach X, Y i Z następuje za pomocą systemu prowadnic liniowych
- Max. prędkość przesuwu to 40 m/min.
SYSTEM NAPĘDU:
- Wysoka jakość przetwarzania i precyzja powtarzania została osiągnięta za pomocą silników krokowych, bezluzowych śrub kulowo-tocznych oraz kół i listw zębatych.
MOCOWANIE ELEMENTU:
- Stół próżniowy rastrowy do mocowania powlekanych i niepowlekanych płyt, idealne do obróbki NESTING.
- Pompa próżniowa z chłodzeniem powietrzem o mocy 129 m3/h
WRZECIONO FREZARKI:
- wrzeciono chłodzone powietrzem: 5,5 kw
- mocowanie narzędzia: ER 32
- chłodzone powietrzem
- prędkość, bezstopniowa do 18.000 obr/min.
- uchwyty narzędzi o średnicach 4, 6, 8, 10, 12, 16, 20 mm
- max. prędkość: 15 m /min
STEROWANIE:
Interpolacja we wszystkich osiach, przy czym interpolacji kołowej podlegają tylko dwie osie.
Trzecia oś jest obliczana jako oś liniowa. Zintegrowane sterowanie SPS przejmuje kontrrolę nad wszystkimi funkcjami maszyny.
Sterownik DSP przejmuje zadania użytkownika..
Sterownik DSP umożliwia elastyczne interweniowanie w zakres pracy.
Za pomocą sterownika DSP można niezależnie od komputera przerabiać w maszynie G-kod.
Programowanie urządzenia może być wykonane przy maszynie lub na komputerze w biurze. (nie w zakresie dostawy).
Maszyna posiada port USB do transmisji danych.
OPROGRAMOWANIE:
- W zestawie program UCANCAM z funkcją NESTING lub program ARTCAM Express
- Idealne oprogramowanie do tworzenia programów obróbczych dla wszystkich obszarów zastosowań przy produkcji mebli, wykończenia wnętrz, obiektów, stolarce itp.
FUNKCJE OPROGRAMOWANIA:
- bazujące na systemie WINDOWS 32-Bit i 64-Bit
- Windows 7
- Windows XP Home/Professional
- Windows 2000
- G-Code (DIN 6625)
- HPGL (*.PLT)
- symulacja
- zintegrowana funkcja do szybkiego frezowania płaszczyzn
- zintegrowane sterowanie wrzeciona
- funkcja edycji kodu sterowania (opcjonalnie)
- wyświetlanie kodu sterującego (G-Code lub HPGL-Code)
PODŁACZENIE:
- moc całkowita: 18 kW
- napięcie znamionowe: 400 V
- częstotliwość: 50 Hz
- zabezpieczenie: 32 A
ODPYLANIE:
- króćce odciągowe: Ø = 100 mm
- prędkość powietrza: 30 m/sec.
- objętość odciągowa: 2500 m³/h
PNEUMATYKA:
- podłączenie sprężonego powietrza: 9 DN
- zużycie powietrza: 60 l/min.
- ciśnienie robocze: 6 bar
WYMIARY:
- D=3300, Sz=2100, W=2200 mm
- waga: 1800 kg
OPCJE DODATKOWE:
- dopłata do wrzeciona HSD 9,0 kW ISO 30 zamiast wrzeciona 5,5 kW: EUR 2.300,-
- dopłata do wrzeciona HSD 9,0 kW HSK 63F zamiast HSD 9,0 kW ISO 30: EUR 1.500,-
- dopłata do wrzeciona HSD 11,0 kW HSK 63F zamiast HSD 9,0 kW ISO 30: EUR 1.700,-
- standardowe wrzeciono 3,5 kW ER 32, 18.000 obr/min.: EUR 650,-
- standardowe wrzeciono 4,5 kW ER 32, 18.000 obr/min.: EUR 700,-
- standardowe wrzeciono 6,0 kW ER 32, 18.000 obr/min.: EUR 850,-
- standardowe wrzeciono 9,0 kW ER 32, 18.000 obr/min.: EUR 3.900,-
- włoskie wrzeciono HSD, 3.0 kW ER 25 EUR 1.060,-
- włoskie wrzeciono HSD, 4,5 kW ER 32 EUR 1.220,-
- włoskie wrzeciono HSD, 6,0 kW ER 32 EUR 1.330,-
- włoskie wrzeciono HSD, 7,0 kW ER 32, 18.000 obr/min.: EUR 1.470,-
- włoskie wrzeciono HSD, 9,0 kW ISO 30, 24.000 obr/min.: EUR 5.300,-
- włoskie wrzeciono HSD, 12,0 kW ISO 30, 24.000 obr/min.: EUR 6.300,-
- oś C, obracana o 360°, włoskioe wrzeciono HSD: EUR 6.500,-
- fotokomórka bezpieczeństwa jednostronna: EUR 950,-
- fotokomórka bezpieczeństwa dwustronna: EUR 1.900,-
- fotokomórka bezpieczeństwa trzystronna: EUR 2.850,-
- agregat wiercący 9 + 5 włoski HSD: EUR 8.500,-
PIONOWY -10 wrzecion w osi Y, odstęp 32 mm
- 5 wrzecion w oci X, odstęp 32 mm
POZIOMY - 2 wrzeciona w osi X upożądkowane z prawej i lewej strony
- 2 wrzeciona w osi Y upożądkowane z przodu i z tyłu
AGREGAT PIŁY:
- w osi X i Y
- agregat wiercący 5 + 4 włoski HSD: EUR 4.500,-
PIONOWY -5 wrzecion w osi Y, odstęp 32 mm
-5 wrzecion w osi X, odstęp 32 mm
- dwustronny agregat kątowy ISO 30, ER 32, HSD / włoski Nr. H630212100: EUR 3.300,-
- SCHMALZ Blocksauger für Rastertisch, wymiary 160 x 160 mm, wysokość 45 mm, mit Tastventil EUR 68,50
- SCHMALZ Blocksauger für Rastertisch, wymiary 160 x 96 mm, wysokość 45 mm, mit Tastventil EUR 78,90
- SCHMALZ Adapter-Plate für Rastertisch, długość 130 mm, szerokość 130 mm, wysokość 16 mm EUR 99,00
- SCHMALZ Blocksauger, Baugröße 140 x 115 mm, Höhe 29 mm mit Tastventil EUR 59,00
- SCHMALZ Blocksauger, Saugfläche 125 x 75 mm, Höhe 29 mm mit Tastventil EUR 73,00
- SCHMALZ Blocksauger, Saugfläche 120 x 50 mm, Höhe 29 mm mit Tastventil EUR 73,00
- SCHMALZ Blocksauger, Saugfläche 130 x 30 mm, Höhe 29 mm mit Tastventil EUR 73,00
- SCHMALZ Mini-Platte für Rastertisch, Grundfläche 175 x 175 mm, wysokość 7 mm EUR 99,00
- SCHMALZ Monobase für Steelplate und Adapterplate, Grundfläche 80 x 80 mm, wysokość 8 mm EUR 39,00
- SCHMALZ Saugeroberteil Cup für Innospann, Saugfläche 80 x 80 mm, wysokość 30 mm EUR 37,00
- SCHMALZ Saugeroberteil Cup für Innospann, Saugfläche 80 x 40 mm, wysokość 30 mm EUR 37,00
- SCHMALZ Saugeroberteil Cup für Innospann, Saugfläche 80 x 28 mm, wysokość 30 mm EUR 37,00
- Vakuum-Rastertisch für Vakuum-Adapter, Ventilabstand im Raster 160 mm in X und Y Richtung EUR 600,-
+ freie Positionierung der Vakuum-Adapter (Sauger) über den Vakuumöffnungen
+ hohe Flexibilität und Rüstzeitverkürzung
- czujnik pomiaru długości narzędzia: EUR 400,-
(w modelu DELUXE jako wyposażenie standardowe)
- licznik czasu pracy: EUR 100,-
(w modelu DELUXE jako wyposażenie standardowe)
- Werkstückpositionierung, pneumatisch absenkbare Anschläge je 2 Stück in X und Y EUR 1.500,-
(w modelu DELUXE jako wyposażenie standardowe)
- Aufpreis SHIMPO Getriebe Antrieb anstelle Zahnriemenantrieb EUR 600,-
(w modelu DELUXE jako wyposażenie standardowe)
- Aufpreis schräggezahnter Zahnstangen-Ritzelantrieb in X und Y-Richtung EUR 200,-
(w modelu DELUXE jako wyposażenie standardowe)
- Aufpreis Linearführungen mit Langzeitschmiereinheit (ca. 5000 km) EUR 400,-
(w modelu DELUXE jako wyposażenie standardowe)
- Aufpreis BECKER Vakuumpumpe trockenlaufend, luftgekühlt, Leistung 129 m3/h anstelle "Standard " EUR 1.200,-
(w modelu DELUXE jako wyposażenie standardowe)
- Aufpreis Karusell Werkzeugwechsler8-fach mitfahrend, anstelle 8-fach seitlich EUR 1.100,-
(nur für ATC-Modelle)
- Z-Achse 300 mm statt 200 mm EUR 700,-
- Z-Achse 400 mm statt 200 mm EUR 800,-
- X-Achse 1500 mm statt 1300 mm EUR 700,-
- X-Achse 2000 mm statt 1300 mm EUR 6.000,-
- Y-Achse 3000 mm statt 2500 mm EUR 1.000,-
- Y-Achse 4000 mm statt 2500 mm EUR 3.500,-
- Y-Achse 5000 mm statt 2500 mm EUR 5.000,-
- Y-Achse 6000 mm statt 2500 mm EUR 7.000,-
- Auftreis Software UCANCAM PRO anstelle UCANCAM V9 EUR 500,-
- Original Type 3 software EUR 300,-
- Original Type 3 software Version Router 8 EUR 650,-
Mastercam Entry Software EUR 3.950,-
- Deutschsprachig
- Router Entry Software gemäß ausfühlicher Beschreibung
- Postprozessor für die 2D Bearbeitung
- 3 Tage Schulung bei der WDS in Köln oder Löhne
- Softwarewartung für ein Jahr
Artcam Software Grundmodul: (im Lieferumfang enthalten)
Importieren und verwalten Sie mehrere Bitmap-Dateien von allen unterstützten Standardformaten, einschließlich: bmp, jpeg, tiff, gif und png.
Bei PDF-Dateien können alle Seiten mit Bitmap-Bildern als gesonderte Ebene importiert werden.
Artcam Zusatzmodule:
Konturen bearbeiten Modul: EUR 149,-
Das Konturen bearbeiten Modul ist äußerst nützlich, wenn Sie Kunstwerke erstellen, da es ihnen erlaubt, individuelle Strichzeichnungen (Konturen)
oder Segmente eines Designs auf mehreren unterschiedlichen Ebenen zu erstellen.
Schriftart erstellen Modul: EUR 175,-
Wenn eines Ihrer Designs das Arbeiten mit Text beinhaltet, wird Ihnen das ArtCAM Express Schriftart erstellen Modul eine große Hilfe sein, da es nicht nur das
Erstellen von einzigartigen Texten ermöglicht, sondern auch jede Schriftart so anpassen kann, dass sie zu den Fähigkeiten Ihrer CNC-Maschine passt.
Modul Erweiterte 2D-Bearbeitung: EUR 175,-
Dieses Modul wird die 2D-Bearbeitungsmöglichkeiten Ihrer ArtCAM Express Software beträchtlich erhöhen. Strategien wie Profilieren, Bereich ausräumen und der
Einlagenassistent sind nur einige der Strategien, die sofort von einer besseren Schlichtbearbeitung profitieren.
Nesting / Verschachteln Modul (einschließlich Modul Erweiterte 2D-Bearbeitung): EUR 399,-
Wollen Sie mehrfache Bauteile so effizient und wirtschaftlich wie möglich ausschneiden? ArtCAM Express kann eine enorme Anzahl an Buchstaben oder Formen
abhängig von ihrer echten Form sehr nah aneinander plazieren und sie aus einer oder mehreren Materialtafeln ausschneiden, wobei Materialverschwendung
minimiert wird.
Struktur-Werkzeugweg Modul: EUR 175,-
Das Struktur-Werkzeugweg Modul ist ein äußerst mächtiges Designwerkzeug. Es kann zum Hinzufügen von Strukturmustern auf jedes Design verwendet werden
egal, ob es der Hintergrund für ein Schild ist, für Skulpturen oder dekorative Möbelplatten, Prägeplatten oder ob Sie Ihrem Design dekorative Aspekte hinzufügen
wollen.
Detailbearbeitung Modul: EUR 175,-
Mit Ihren gewählten Konturen oder Vektor-Ebenen (sofern Sie das Konturen bearbeiten Modul gekauft haben) können Sie gehobene, vertiefte oder längsmittige
Gravurelemente mit einer Tiefe oder Höhe relativ zu Ihrem ArtCAM Relief Clipart oder importierten 3D- Modell herstellen.
Erhabene Verrundung Gravier Modul: EUR 499,-
Das ArtCAM Express Erhabene Verrundung Modul ist ideal für Folien und Prägevorrichtungen mit Buchstaben, da Gravurwerkzeugwege direkt aus dem Vektorbild
erzeugt werden. Dieses Modul kann als zusätzliches Verfahren zum Herausarbeiten von dekorativem Text für Ihre Beschilderung verwendet werden.
Reste gravieren Modul: EUR 625,-
Das Reste gravieren Modul ist ein äußerst mächtiges Werkzeug, um flache erhöhte Schriftzüge für Namensschilder oder Folienpressformen zu erstellen. Diese
einzigartige Funktion kann nicht nur schnell überschüssiges Material abtragen, sondern auch Eckenschärfung für scharfe und saubere Kanten erstellen, die ideal
Dateiimport Modul: EUR 249,-
Mit diesem Modul erhalten Sie einige der fortschrittlichsten Dateiimportoptionen, die gerade bei unserem besten Produkt aus der ArtCAM Produktfamilie, ArtCAM
Pro, verfügbar sind. Werkzeuge / Aufnahmen:
- Fräsdorn-/Spannzangenfutter mit Steilkegel ISO 30 EUR 95,-
gehärtete Werkzeugausführung, für Rechts- und Linkslauf
zur Aufnahme von Werkzeugen mit Zylindrischem Schaft
unter Verwendung der jeweiligen Spannzange
- Spannzange ER 32, Durchmesser 6 mm EUR 36,00
- Spannzange ER 32, Durchmesser 8 mm EUR 36,00
- Spannzange ER 32, Durchmesser 10 mm EUR 36,00
- Spannzange ER 32, Durchmesser 12 mm EUR 36,00
- Spannzange ER 32, Durchmesser 16 mm EUR 36,00
- Spannzange ER 32, Durchmesser 20 mm EUR 36,00
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=10, NL=25, GL=75, S=12x40 mm EUR 130,-
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=12, NL=25, GL=75, S=12x40 mm EUR 130,-
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=12, NL=35, GL=85, S=12x40 mm EUR 145,-
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=16, NL=25, GL=85, S=16x50 mm EUR 130,-
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=16, NL=35, GL=95, S=16x50 mm EUR 145,-
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=18, NL=25, GL=85, S=20x50 mm EUR 130,-
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=18, NL=35, GL=95, S=20x50 mm EUR 145,-
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=18, NL=43, GL=103, S=20x50 mm EUR 165,-
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=20, NL=25, GL=85, S=20x50 mm EUR 130,-
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=20, NL=35, GL=95, S=20x50 mm EUR 145,-
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=20, NL=43, GL=103, S=20x50 mm EUR 165,-
- DIA-Schaftfräser Z1 + 1 für Vorschub 4 8 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 2,5 mm D=20, NL=52, GL=112, S=20x50 mm EUR 220,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=18, NL=23, GL=110, S=20x60 mm EUR 325,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=18, NL=29, GL=110, S=20x60 mm EUR 370,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=18, NL=36, GL=110, S=20x60 mm EUR 410,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=18, NL=42, GL=110, S=20x60 mm EUR 450,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=18, NL=48, GL=122, S=20x60 mm EUR 495,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=18, NL=54, GL=122, S=20x60 mm EUR 540,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=18, NL=60, GL=134, S=20x60 mm EUR 580,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=20, NL=23, GL=110, S=20x60 mm EUR 325,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=20, NL=29, GL=110, S=20x60 mm EUR 370,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=20, NL=36, GL=110, S=20x60 mm EUR 410,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=20, NL=42, GL=110, S=20x60 mm EUR 450,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=20, NL=48, GL=122, S=20x60 mm EUR 495,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=20, NL=54, GL=122, S=20x60 mm EUR 540,-
- DIA-Schaftfräser Z2 + 2 für Vorschub 5 15 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=18, NL=60, GL=134, S=20x60 mm EUR 580,-
- DIA-Schaftfräser Z3 PRO Wendelform für Vorschub 12 30 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=12,7, NL=28, GL=75, S=12x40 mm EUR 420,-
- DIA-Schaftfräser Z3 PRO Wendelform für Vorschub 12 30 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=20, NL=38, GL=110, S=20x55 mm EUR 505,-
- DIA-Schaftfräser Z3 PRO Wendelform für Vorschub 12 30 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=20, NL=48, GL=125, S=20x55 mm EUR 570,-
- DIA-Schaftfräser Z3 PRO Wendelform für Vorschub 12 30 m/min.
Diamantbestückte Ausführung, Bestückungshöhe 4,5 mm D=20, NL=48, GL=130, S=20x55 mm EUR 570,-
