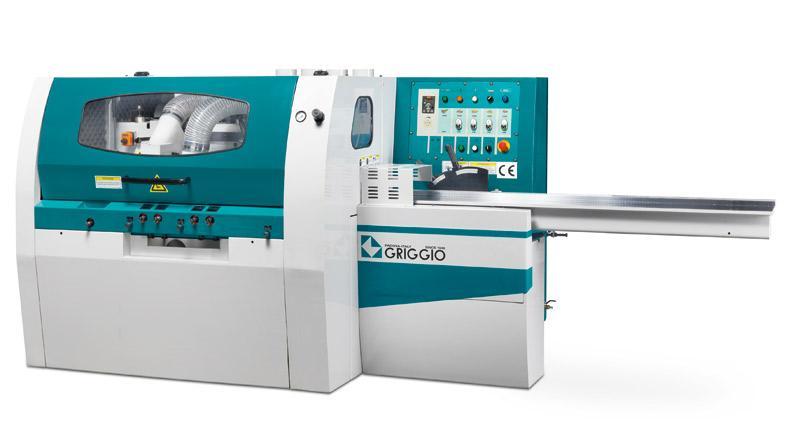

G 230/4 4- STRONNY AUTOMAT STRUGAJĄCY Z 4 WAŁAMI

Specyfikacja produktu

Maszyny są wyposazone w:
- Frez do wyrównywania boków elementu 145x2 mm
- Głowica hebla 1 wału 125x240 mm
- Głowica frezu 2. wału 125x130 mm
- smarowanie ręczne:
* Nr. 1 pompa G 230/4
* Nr. 2 pompy G 230/5U
- Ograniczniki przejścia z wyłacznikiem końcowym
- Przełącznik posuwu
- Automatyczne ustwianie wysokości agregata posuwu ze wskaźnikiem cyfrowym
- Regulacja wstepna wszytkich wałów ze wskaźnikiem cyfrowym
- 4. górne wały z niezależnym ustawieniem poziomym i pionowym do profilowania
- Stoły z twardego chromu
- Nacisk pneumatyczny rolek posuwu
- Obudowa ochronna z wykłądziną wewnetrzną z materiału fonoabsorbcyjnego
- Wyłącznik bezpieczeństwa na osłonie z opóźnionym otwieraniem
- Automatyczne połaczenie gwaizda trójkąt
- Normy "CE"-

G 230/4 AUTOMAT STRUGAJĄCY  4 WAŁAMI

1. wał strugający 2. wał frezujący po prawej

3. wał frezujący po lewej  4. wał grubościowy

- Max. wymiar gotowy

230x120 mm.

- Min. wymiar gotowy

25x8 mm.

- Min. długość przedmiotu obrabianego

            480 mm.

- Maksymalny ubytek struga

10 mm.

- Długość stołu wlotowego

2200 mm.

- Średnica wału

40 mm.

- Obniżenie pod stołem roboczym

10 mm.

- Pionowe ustawienie 2. i  3 wału

30 mm.

- Poziome ustawienie 4 wału

30 mm.

- Głowica struga - średnica

125x240 mm.

- Średnica głowicy frezu

125x130 mm.

- Frez profilowany przy 2.-3.-4. wale ø

100÷180 mm.

- Wymiar frezu do wyrównywania boków elementu ø

145x12 mm.

Obroty wału roboczego

6000 U/1'

Prędkość posuwu

6-12 M/1'

- Średnica walca posuwu

Nr.2x120 mm.

- Średnica pokrywy odsysającej

Nr.4x120 mm.

Moc silnika 1. wał

7,5 PS (5,5 KW)

Moc silnika 2. wał

7,5 PS (5,5 KW)

Moc silnika 3. wał

7,5 PS (5,5 KW)

Moc silnika 4. wał

7,5 PS (5,5 KW)

Moc silnika 5. wał uniwersalny 360°

5,5 PS (4 KW)

- Silnik posuwu

1,3/1,7 PS

Silnik agregatu posuwu

0,5 PS (0,37 Kw)

Waga netto G 230/4

1650 Kg.

Waga netto G 230/5U

1890 Kg.

Dane techniczne
