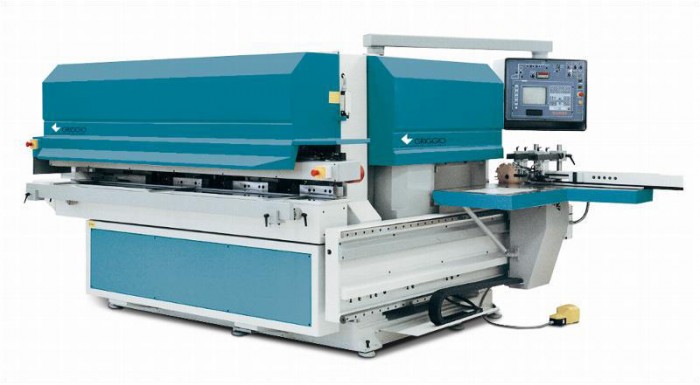

Griggio G AM 33 FERTIGUNGSMASCHINE FUER FENSTER id:4836

Specyfikacja produktu

G AM 33 FERTIGUNGSMASCHINE FUER FENSTER

- Elektronische Programmierung mit 10"-Monitor
- Möglichkeit, einzelne Programme und komplette Arbeits-
zyklen einzugeben
- Automatische Berechnung der ausgeführten Stückzahlen
- Automatische Stern-Dreieck-Betätigung aus Computer
- Floppy Disk
- Seriale Verbindung RS232
- PLC für die Führung der Maschinenaufgaben mit Diagnostik


Technische Daten: ZAPFENSCHNEIDAGGREGAT

- Schlittenlauf 2200 mm.
- Aufspannlänge der programmierten Werkzeuge 480 mm.
- Aufspannlänge der Fräseachse 480 mm.
- Gegengelagerte Fräseachse ø 50 mm.
- Programmierte Werkzeuge max. ø 320 mm.
- Drehzahl Fräse 3200 U/1'
- Sägeblatt max.ø 400 mm.
- max. Schnitthöhe 120 mm.
- Horizontalverstellung des Sägeblatts 100 mm.
- Motorstärke: Kreissäge 4 PS (Kw 3)
Fräseachse 10 PS (Kw 7,5)
- Absaughauben ø : Kreissäge 80 mm.
Fräseachse 150 mm.

Technische Daten: PROFILIERAGGREGAT

- Aufspannlänge der programmierten Werkzeuge 480 mm.
- Aufspannlänge der Fräseachse 480 mm.
- 1. Fräseachse ø 50 mm.
- Programmierte Werkzeuge max. ø 220 mm.
- Drehzahl 6000 U/1'
- Motorstärke: Fräseachse 10 PS (Kw 5,5)
- Absaughauben ø: Fräseachse 150 mm.

SPLITTERSCHUTZPROFILIERSPINDEL 1 POSITION
Technischen Daten:
* Zeitgeregelter aus Computer programmierbarer Eintritt, um
während des Umfalzens die Absplitterung zu vermeiden
* 1 feste Vertikalverstellung mit Links-Drehung
* Aufspannlänge 100 mm.
* Fräsdorn Diam. 50 mm.
* Werkzeug max. Diam. 220 mm.
* Absaughaube Diam. 150 mm.
- Drehzahl Spindel 6000 U/1'
* Motorstärke 4 PS (Kw 3)



Technische Daten: GLASLEISTENSÄGE

- Sägeblatt Durchmesser 200 mm.
- Spindel Durchmesser 35 mm.
* Drehzahl 6000 U/1'
- Pneumatische Vertikalpositionierung, aus Computer
programmierbar, mit 4-Fach-Hand-Revolver
- Horizontal-Hand-Positionierung
- Absaughaube Durchmesser 80 mm.
- Motorstärke 3 PS (kW 2,2)

Nettogewicht GAM 33 4100 kg.




Die Maschine ist versehen mit:
- elektronischer Programmierung mit 10" farbiges Bildschirm
- automatischem Schlittenvorschub mit elektronischer
Einstellung 1-40 M/1'
- Gehrungsanschlag 0°-45°
- Alu-Ablängenanschlag mit Millimeterprofil und
in 3 Positionen programmierbaren Klappanschlägen
- 2 pneumatischen Drückern
- Bläsern auf dem Arbeitstisch
- Horizontalverstellung des Sägeaggregats mit
mechanischer Anzeige
- Pneumatischer Vertikalhub zurückziehbaren Sägeaggregats
- 18 Vorschubwalzen mit Motorverminderer (2 PS) mit 4
Geschwindigkeiten 3,5-5-7-14 M/1' mit Handhub
- Vertikalpositionierung der Fräsachsen durch
Kugelumlaufschraube mit stufenloser Achse
- Angezeigter Horizontal-Handpositionierung
der Profilierwelle
- Bläser auf Arbeitstisch
- Vorschubaggregat mit Handhöhenverstellung
- Glasleistensäge mit Riemenantrieb und
mit pneumatischen Vertikalpositionierung
- Vorderanschlag auf dem Tisch zum Profilieren und Falzen,
aus Computer programmierbar
- pneumatischem zurückziehbarem Unfallverhütungsschutz
für Fräseachse und Kreissägeaggregat
- Handsplitterschutzscheibe mit 6 Verstellungen
- "CE"-Normen
