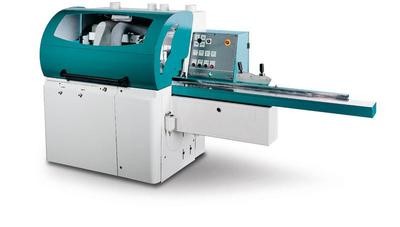

Griggio G 22 QUADRO STRUGARKA CZTEROSTRONNA 220 id:4759

Specyfikacja produktu


Dane techniczne:
- G 18 Q Max. wymiar gotowy 180x120 mm.
- G 22 Q Max. wymiar gotowy 220x120 mm.
- Min. średnica przedmiotu obrabianego 8x5 mm.
- Min. długość przedmiotu obrabianego (z wyrównaniem powierzchni) 380 mm.
- Max. ubytek struga 10 mm.
- Długość stołu wlotowego 2000 mm.
- Wał - średnica 40 mm.
- Obniżenie pod stołem 10 mm.
- Średnica głowic noża 125 mm.
- Średnica głowic struga G 18 Q 125x190 mm.
- Średnica głowic struga G 22 Q 125x230 mm.
- Średnica głowic frezu. 125x130 mm.
- Frez profilowania przy 2. i. 3. wale ø 120÷140 mm.
- Frez profilowania przy 4. wale ø 125÷140 mm.
- Wymiar frezu do wyrównywania boków elementu Srednica  145x12 mm.
- łiczba obrotów wału roboczego 6000 U/1'
- Prędkość posuwu 8 M/1'
- Średnica 3 walca posuwu 140 mm.
- Średnica 2 pokrywy odsysającej  100 mm.
- Średnica 2 pokrywy odsysającej  120 mm.
- Moc silnika 1. wału 5,5 PS (4 Kw)
- Moc silnika 2.-3. wału 7,5 Ps (5,5 Kw)
Moc silnika 4. wału 5,5 PS (4 Kw)
- Moc silnika posuwu (Nr. 3) (razem) 2,25 PS (Kw 1,65)
- Waga netto G 18 QUADRO 1.135 Kg.
- Waga netto G 22 QUADRO 1.220 Kg.

Maszyny są wyposażone w:
- Pokrywę ochronną
- Ogranicznik przekroczenia obrabianego przedmiotu z wyłącznikiem
- Ustawienia czołowe wszystkich wrzecion
- Wskaźnik mechaniczny przy 3. i 4. wale
- luźna rolka w stole
- mechaniczny ucisk walzów posuwu
- Osłonę wewnętrzną z materiałem fonoabsorbcyjnym
- Wyłącznik końcowy na osłonie ochronnej
z opóźnionym otwieraniem
- 3 walce posuwu z niezależnym reduktorem silnika
- Ucisk poziomy przed 2. wałem
- Absorbcja max. Kw 15,15
- 3 silniki1.-2. i 3.-4. wału
- Normy "CE"-




Dane techniczne
